4路8段閃燈芯片TC4008資料

更新時間：2017/1/16 12:32:28 閱讀：35511

這是一款由一次性燒錄的單片機做成的閃燈芯片，4路輸出，8種閃爍方式依次循環。

TC4008是天勤電子設計開發的一款4路8段閃燈控制芯片，此芯片做成DIP8封裝，采用3-5V直流電壓供電，不需要外部振蕩和復位，外圍電路簡單，使用方便，通電即可工作，8段閃爍方式依次循環。

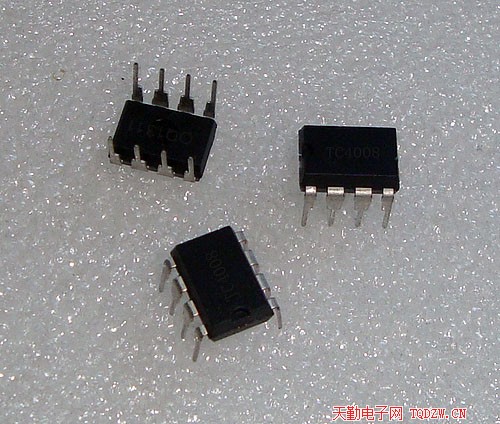

一、外觀照片

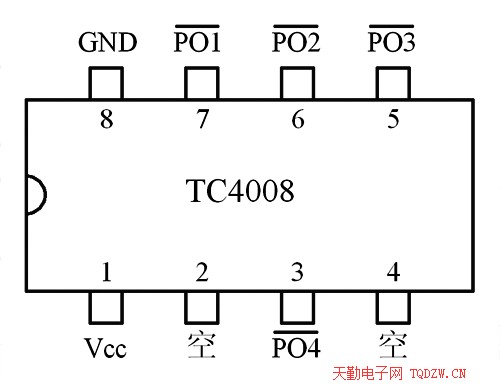

二、TC4008各引腳功能
1、8腳接電源，3、5、6、7腳輸出，低電平有效。

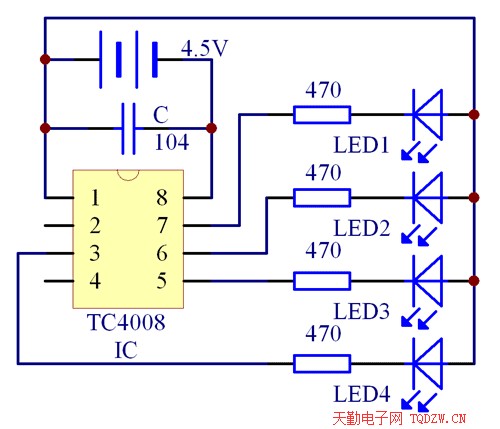

三、最簡單的電路原理圖如下

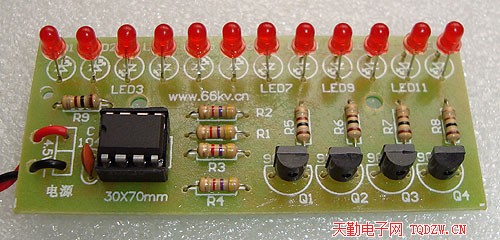

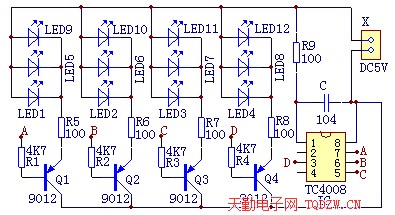

四、應用實例（花樣流水燈）
