更新時間：2017/6/6 11:10:05 閱讀：16448

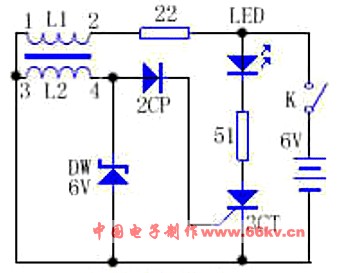

| 如果需要知道一只變壓器初級次級線圈的同名端，可使用可控硅等元件組成的鑒別器進行鑒別。 它是根據可控制硅的導通條件來設計的。接通電源的瞬間，初級線圈L1上將產生左負右正的感應電勢，若1、3為同名端，則3端同時也感應到一正向電勢，這兩個正電勢分別加到可控制硅的陽極和控制級上，使可控硅導通，發光二極管發亮。反之，若1、3為異名端，則可控硅的控制極得到的是負向電勢，發光二極管不能發亮。 電路圖
|
