        兩款分立元件定時器制作

        更新時間:2017/7/3 17:43:58    閱讀:16511    分享此文章:
        用分立元件制作應用電路是每位學習電子的朋友都要接觸到的,其實,無論電子技術如何精湛,當再次制作分離元件電路時都會是一種樂趣所在,因為你可以徹底的去分析到每個元件的工作原理和過程,讓你能看透每一個元器件,這也正是學習電子的朋友所需要的精神。這里介紹兩款用全分立元件制作的簡單定時器電路,簡單而實用,供電子愛好者參考。

        1、0-120秒可調定時器

        首先介紹的延時電路,采用晶體管、阻容元件和一個繼電器做成,其延時時間在0~120分鐘內連續可調,電路結構簡單、工作可靠,可作為家用電器的延時裝置。



        工作原理:延時部分由BG1、BG2復合后與電容C組成密勒積分電路。電源接通前C的端電壓為零,電源接通后BG3、BG4導通,繼電器J吸合,同時電容C被充電,充電電流經R2、C、R構成回路,a點電位上升,引起b點電位下降,b點電位的下降又限制了a點電位上升。

        a、b兩點電位互相補償的結果使a點電位的上升量非常小,充電電流接近似恒定。當b點電位上升到10V左右時,BG3、BG4接近截止,繼電器J釋放,延時過程結束。按一下按鈕AN,電容C迅速經D1放電,繼電器J吸合,開始下一個延時過程。

        2、七分鐘延時電路

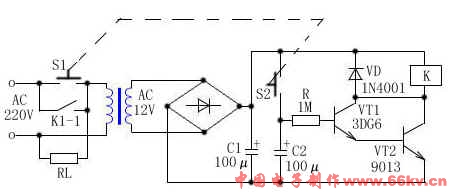

        電路如圖所示。工作時,按下S1、S2后,整流電源對C2充電,C2兩端的電壓迅速達到電源電壓值。同時,電源經R為V1、V2組成的復合管提供基極偏流,使復合管導通,繼電器K吸合,其觸點K1-1閉合與S1一起為電器RL提供交流電源,S1、S2松開時RL仍能正常工作;但S1、S2松開后,電容C2經R、復合管放電,使復合管保持導通狀態,以維持RL的正常工作;隨著時間的延遲,C2上的電壓不足以維持復合管的導通,K便釋放,電器RL上的電源就被自動切斷,從而達到了自動關機的目的。

        延時時間的長短由C2和R的時間常數決定,改變C2或R的數值可以改變延時時間的長短(按圖中數值延時約7分鐘),加大C2或R的數值,延時時間變長,反之時間變短。
