        自制沐浴熱水器自控水龍頭

        更新時間:2017/8/7 10:53:52    閱讀:32327    分享此文章:
        這是一款由大功率高速開關集成電路組成的紅外水龍頭電路。

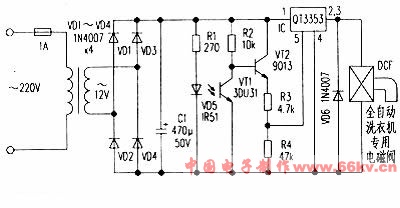

        沐浴熱水器自控水龍頭電路如附圖所示:



        IC QT3353是一種大功率高速開關集成電路,它具有良好的開關特性,其內部設有過壓、過熱等多種保護電路。

        該lC引腳邏輯功能是在IC控制端第⑤腳加上1.5V~6V的高低電平信號,就能快速地控制外接負載通斷。當IC第⑤腳為高電平時,QT3353導通,其第②、③腳亦為高電平。 若人體不在電磁水閥DCF出水口下方時,紅外線接收管VTl受到紅外線發射管VD5紅外光作用,使VTl內阻變小,VT2截止,IC的⑤腳為低電平,QT3353關斷,DCF斷電關閉。

        當人體處于DCF出水口下方時,就會擋住VD5與VTl之間的紅外線光路,使VTl截止、VT2導通,QT3353第⑤腳為高電平而導通,從而使DCF通電而開啟電磁水閥。
