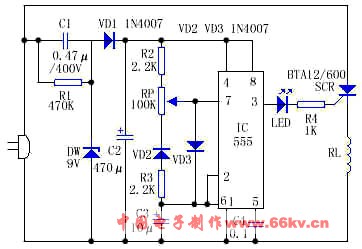

工作原理:電路如上圖所示,IC(555)接成低頻振蕩器,調節RP可改變C3的充放電時間常數,IC的③腳輸出脈沖占空比隨之改變,即改變了可控硅的導通與關閉時間比,從而控制了發熱管RL上得到的平均功率,達到溫控目的。當RP調到最上端時,IC輸出脈沖占空比約為“0”,RL上得到的功率最;當RP調到最下端時,IC輸出脈沖占空比約為“1”,RL上得到最大功率。因此,調節RP可使IC輸出脈沖占空比在“0”和“1”之間連續變化,RL上得到的便是在最大和最小之間連續變化的平均功率,LED亮度相應變化作為平均功率大小指示。此溫控器還可用于其他阻性發熱器具作為功率調節器,且不會產生電磁場干擾?煽毓韫β蚀笮∵x擇視發熱管功率而定,一般1KW~1.5KW的取曖器可選用BTA12/600的可控硅,加一片散熱片為好。 |
