        可控硅做的電爐功率調節電路

        更新時間:2017/7/3 17:15:33    閱讀:17582    分享此文章:
        使用電爐的時候可能需要對其功率進行調節以適應溫度的需要,本電路采用可控硅調壓方式對電爐的工作電壓進行調節,以達到調節電爐功率的目的。

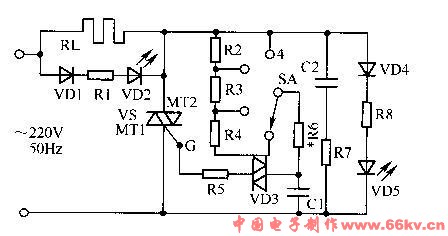

        電路圖如下圖所示。調節單刀四擲開關SA的檔位,可以改變電容C1的充放電速率。利用C1兩端交流電壓通過雙向觸發二極管VD3去觸發雙向晶閘管VS導通、并改變了VS的導通角,使負載RL兩端交流電壓隨之發生變化。

        兩只發光二極管VD2、VD5是指示燈,它們的亮度會隨著檔位的調節反比例變化,輸出電壓最高時(功率最大)VD2最亮,輸出電壓最低時(功率最。¬D5最亮。R5是限流電阻,用來保護可控硅。電阻R7、電容C2為吸收回路,用以濾除電磁干擾脈沖。



        元器件選擇

        電容C1選用0.1uF/160V,C2選0.022uF/400V(滌綸電容器)。
        電阻R1為56kΩ、1/2W,R2為39kΩ、1/4W,R3為27kΩ、1/4W,R4為2kΩ、1/4W,R5為47Ω、1/2W,R6為100kΩ、1/2W(可變),R7為300Ω、1/4W,R8為43kΩ、1/2W。
        二極管VD1、VD4用1N4007。兩只發光二極管用普通型即可。雙向觸發二極管VD3為DB3或VR60。雙向可控硅根據電爐的功率來選擇。
