        MCR100系列可控硅參數及引腳圖

        更新時間:2017/5/10 17:08:31    閱讀:51925    分享此文章:
        常用的MCR100系列可控硅有MCR100-6、MCR100-8等,都屬于單向可控硅(單向晶閘管),主要用于小型繼電器、小功率燈泡、電動機等控制電路。

        MCR100系列可控硅參數

        MCR100-3,100V/0.8A

        MCR100-4,200V/0.8A

        MCR100-5,300V/0.8A

        MCR100-6,400V/0.8A

        MCR100-7,500V/0.8A

        MCR100-8,600V/0.8A

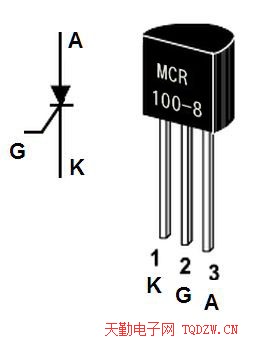

        引腳排列圖



        A-陽極,K-陰極,G-控制極

        MCR100系列單向可控硅檢測

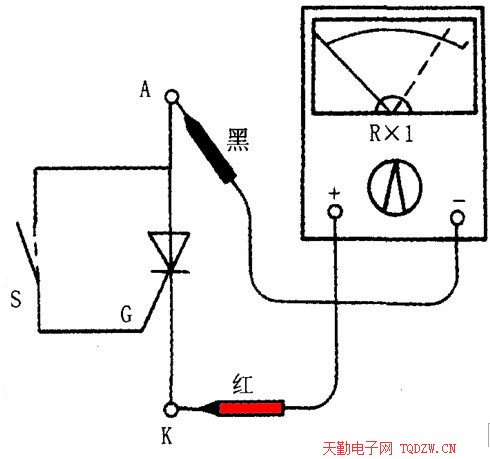

        1、觸發能力檢測:如上圖用萬用表R×1檔測量。測量時黑表筆接陽極A,紅表筆接陰極K,此時表針不動,顯示阻值為無窮大(∞)。用鑷子或導線將晶閘管的陽極A與控制極短路,相當于給G極加上正向觸發電壓,此時若電阻值為幾歐姆至幾十歐姆,則表明晶閘管因正向觸發而導通。再斷開A極與G極的連接(A、K極上的表筆不動,只將G極的觸發電壓斷掉)。若表針示值仍保持在幾歐姆至幾十歐姆的位置不動,則說明此晶閘管的觸發性能良好。

        2、判斷其好壞:用萬用表R×1 kΩ檔測量普通晶閘管陽極A與陰極K之間的正、反向電阻,正常時均應為無窮大(∞);若測得A、K之間的正、反向電阻值為零或阻值均較小,則說明晶閘管內部擊穿短路或漏電。  測量控制極G與陰極K之間的正、反向電阻值,正常時應有類似二極管的正、反向電阻值(實際測量結果要較普通二極管的正、反向電阻值小一些),即正向電阻值較小(小于2 kΩ),反向電阻值較大(大于80 kΩ)。若兩次測量的電阻值均很大或均很小,則說明該晶閘管G、K極之間開路或短路。若正、反電阻值均相等或接近,則說明該晶閘管已失效,其G、K極問PN結已失去單向導電作用。  測量陽極A與門極G之間的正、反向電阻,正常時兩個阻值均應為幾百千歐姆(kΩ)或無窮大,若出現正、反向電阻值不一樣(有類似二極管的單向導電)。則是G、A極之間反向串聯的兩個PN結中的一個已擊穿短路。

        MCR100系列單向可控硅應用電路

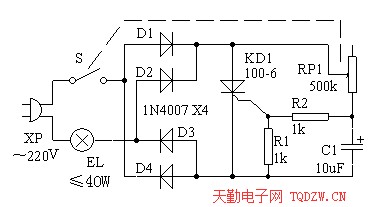

        此電路為可控硅(晶閘管)調光電路,可用于15—40W白熾燈的調光,采用的是MCR100-6單向可控硅。
