        電子鞭炮制作

        更新時間:2017/6/27 17:39:13    閱讀:48057    分享此文章:
        燃放鞭炮的習俗是中國人幾千年揮之不去的喜慶傳統。鞭炮是吉祥的象征,每逢佳節、喜慶之日炮竹聲震耳欲聾,然而傳統鞭炮不僅會污染環境,也會造成各種傷殘及火災事故,給國家和人民帶來意外的經濟損失。

        電子鞭炮使用220V電源作為能源,是一種電子玩具產品,適合在有電源的室內室外“燃放”。既可杜絕傳統鞭炮的安全隱患,又可最大程度地滿足人們放鞭炮的傳統習慣。

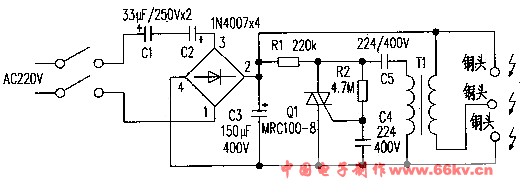

        電路原理圖



        工作原理

        220V的交流電經C1、C2、D1-D4整流,得到約300V的直流電壓。C3在本電路中既起到濾波又起到儲存電壓的作用。R1、R2、C4、C5、Q1組成脈沖高壓驅動電路;Q1的通斷,在T1的次級產生高頻交變磁場。次級所產生高頻,高壓電流經過銅頭放電,從而控制C3的充電、放電,在銅頭中將產生震耳的爆響及耀眼的閃光。改變R2的大小,可改變爆炸響聲的快慢。

        T1可自制,初級用Φ0.35mm的漆包線在直徑10mm的圓磁棒上順繞20匝,包上二層絕緣紙,次級用Φ0.19mm的漆包線接在圓磁棒上繞1200匝。
