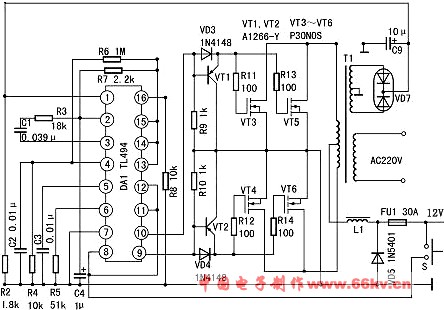

它激式變換部分采用TL494，VT1、VT2、VD3、VD4構成灌電流驅動電路，驅動兩路各兩只60V/30A的MOS FET開關管。如需提高輸出功率，每路可采用3～4只開關管并聯應用，電路不變。TL494在該逆變器中的應用方法如下：第1、2腳構成穩壓取樣、誤差放大系統，正相輸入端1腳輸入逆變器次級取樣繞組整流輸出的15V直流電壓，經R1、R2分壓，使第1腳在逆變器正常工作時有近4.7～5.6V取樣電壓。反相輸入端2腳輸入5V基準電壓(由14腳輸出)。當輸出電壓降低時，1腳電壓降低，誤差放大器輸出低電平，通過PWM電路使輸出電壓升高。正常時1腳電壓值為5.4V，2腳電壓值為5V，3腳電壓值為0.06V。此時輸出AC電壓為235V(方波電壓)。第4腳外接R6、R4、C2設定死區時間。正常電壓值為0.01V。第5、6腳外接CT、RT設定振蕩器三角波頻率為100Hz。正常時5腳電壓值為1.75V，6腳電壓值為3.73V。第7腳為共地。第8、11腳為內部驅動輸出三極管集電極，第12腳為TL494前級供電端，此三端通過開關S控制TL494的啟動/停止，作為逆變器的控制開關。當S1關斷時，TL494無輸出脈沖，因此開關管VT4～VT6無任何電流。S1接通時，此三腳電壓值為蓄電池的正極電壓。第9、10腳為內部驅動級三極管發射極，輸出兩路時序不同的正脈沖。正常時電壓值為1.8V。第13、14、15腳其中14腳輸出5V基準電壓，使13腳有5V高電平，控制門電路，觸發器輸出兩路驅動脈沖，用于推挽開關電路。第15腳外接5V電壓，構成誤差放大器反相輸入基準電壓，以使同相輸入端16腳構成高電平保護輸入端。此接法中，當第16腳輸入大于5V的高電平時，可通過穩壓作用降低輸出電壓，或關斷驅動脈沖而實現保護。在它激逆變器中輸出超壓的可能性幾乎沒有，故該電路中第16腳未用，由電阻R8接地。

該逆變器采用容量為400VA的工頻變壓器，鐵芯采用45×60mm2的硅鋼片。初級繞組采用直徑1.2mm的漆包線，兩根并繞2×20匝。次級取樣繞組采用0.41mm漆包線繞36匝，中心抽頭。次級繞組按230V計算，采用0.8mm漆包線繞400匝。開關管VT4～VT6可用60V/30A任何型號的N溝道MOS FET管代替。VD7可用1N400X系列普通二極管。該電路幾乎不經調試即可正常工作。當C9正極端電壓為12V時，R1可在3.6～4.7kΩ之間選擇，或用10kΩ電位器調整，使輸出電壓為額定值。如將此逆變器輸出功率增大為近600W，為了避免初級電流過大，增大電阻性損耗，宜將蓄電池改用24V，開關管可選用VDS為100V的大電流MOS FET管。需注意的是，寧可選用多管并聯，而不選用單只IDS大于50A的開關管，其原因是：一則價格較高，二則驅動太困難。建議選用100V/32A的2SK564，或選用三只2SK906并聯應用。同時，變壓器鐵芯截面需達到50cm2，按普通電源變壓器計算方式算出匝數和線徑，或者采用廢UPS-600中變壓器代用。如為電冰箱、電風扇供電，請勿忘記加入LC低通濾波器。
