        用純數字電路制作的6位時鐘

        更新時間:2017/7/17 10:14:56    閱讀:53526    分享此文章:
        這是一款由秒信號發生器、計數器、譯碼器、顯示器、校時電路組成,純數字電路的6位時鐘。

        電路原理說明:

        秒信號發生器由CD4060和CD4013組成,產生頻率為1 Hz的時間基準信號。CD4060是14級二進制計數器/分頻器/振蕩器。它與外接電阻、電容、石英晶體共同組成32768 Hz振蕩器,并進行14級二分頻,再外加一級D觸發器(CD4013)二分頻,輸出1Hz的時基秒信號。"秒”、“分”、“時”計數器電路均采用雙BCD同步加法計數器CD4518,“秒”、“分”計數器是六十進制計數器,“時”計數器是二十四進制計數器!皶r”、“分”、“秒’’的譯碼和顯示電路完全相同,均使用七段顯示譯碼器CD4511直接驅動共陰極LED數碼管!懊搿毙r采用等待校時法,正常工作時,開關S3閉合,進行校對時,開關S3斷開,暫停秒計時。標準時間一到,立即閉合S3,恢復正常走時!胺帧焙汀皶r”校準通過輕觸開關“S2”和“S1”手動輸入計數脈沖的方式調整,按一次數字就加1。

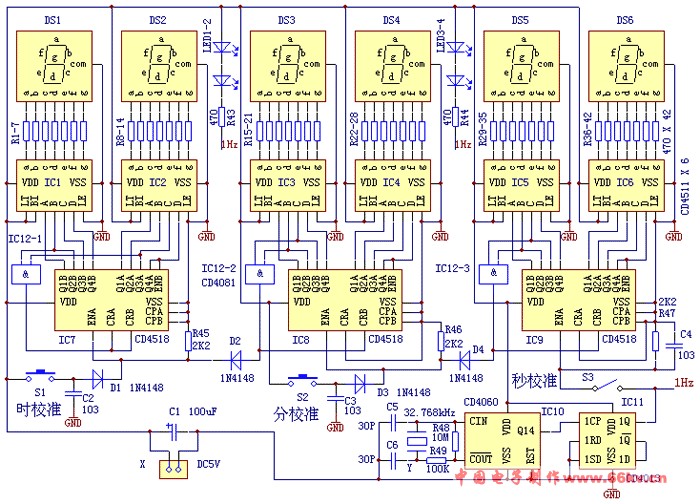

        電路原理圖:

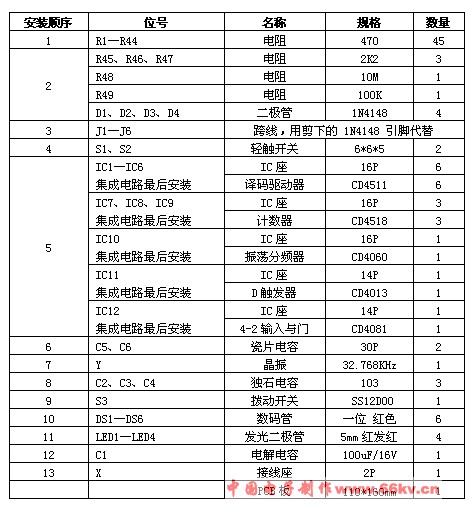

        元件清單:

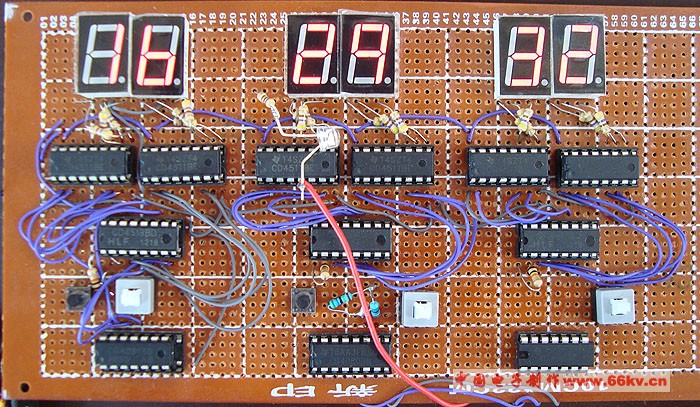

        用萬能板(洞洞板)制作:

        根據原理圖,用萬能板和導線自己先搭建一個,時間倉促,做工不好,走線比較亂,部分元件放在了電路板后面了,做好后通電試了試,能正常走時,能調時。

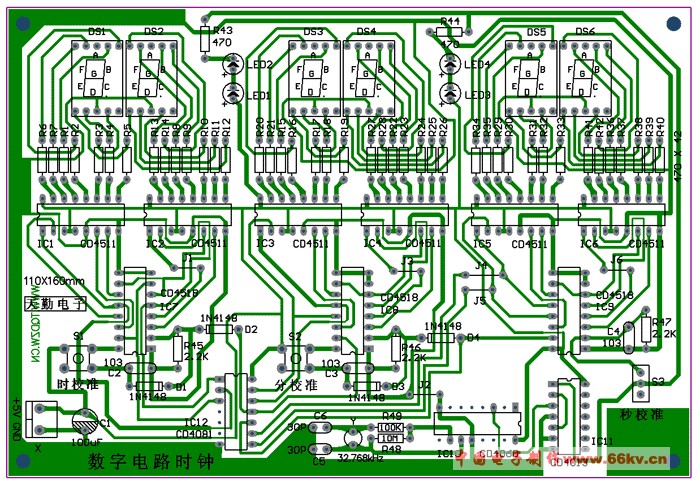

        設計PCB:

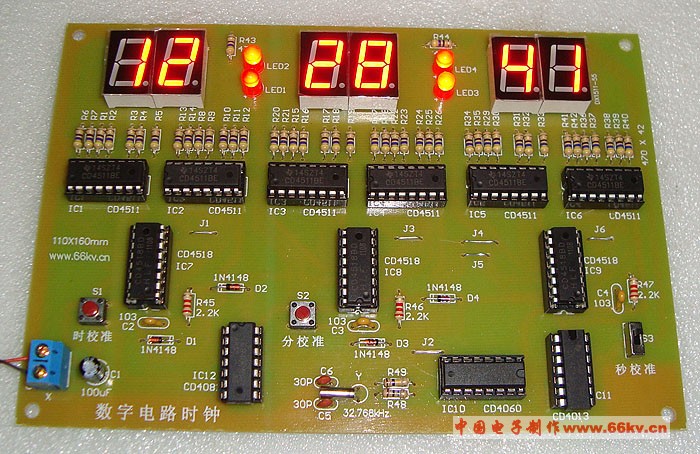

        最后做出成品:

        采用1.5mm厚的玻纖板做的電路板,這樣看上去是不是萬能板做的美觀多了。

        這里有制作套件出售,http://www.tqdzw.cn/Shop/ShowProduct.asp?ProductID=51
