        物體移動方向識別電路

        更新時間:2017/6/10 10:33:07    閱讀:32342    分享此文章:
        將兩個特性一致的光敏電阻安裝在物體運動路徑的同一側,相互間隔適當距離。另一側相對位置分別安裝2個光源,使物體在光源和光敏電阻之間直線運動。采用如圖所示電路可以判斷物體運動方向。

        電路由電橋和極性判別兩部分組成。Rs1、Rs2、R1、R2和Rw組成電橋,由電源E0供電,A、B端輸出。測量前使Rs1和Rs2同時遮光或光照,調節Rw,使電橋平衡。UAB=0V。測量時,當物體由下向上運動時,Rs2首先被遮光,阻值增大,Rs1被光照,阻值較小,電橋失衡,UA>UB,UAB>0V,則VT1、VT2截止,VT3、VT4導通,繼電器J1保持斷開狀態,J2吸合。

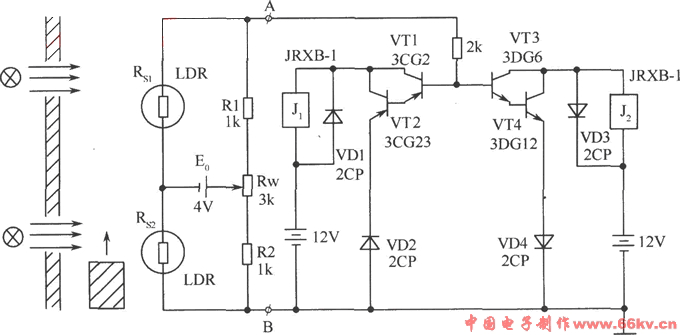

        電路原理圖



        當物體繼續向上運動到Rl位置時,情況相反,J1吸合,J2打開。如果物體由上向下運動,則與上述情況相反,J1先吸合,J2后吸合。因此,根據J1和J2吸合的先后順序可以判斷物體的運動方向,并給出了相應的開關控制信號輸出。將輸出的開關信號加以完善,還可以直接對物體移動方向給出結果。
